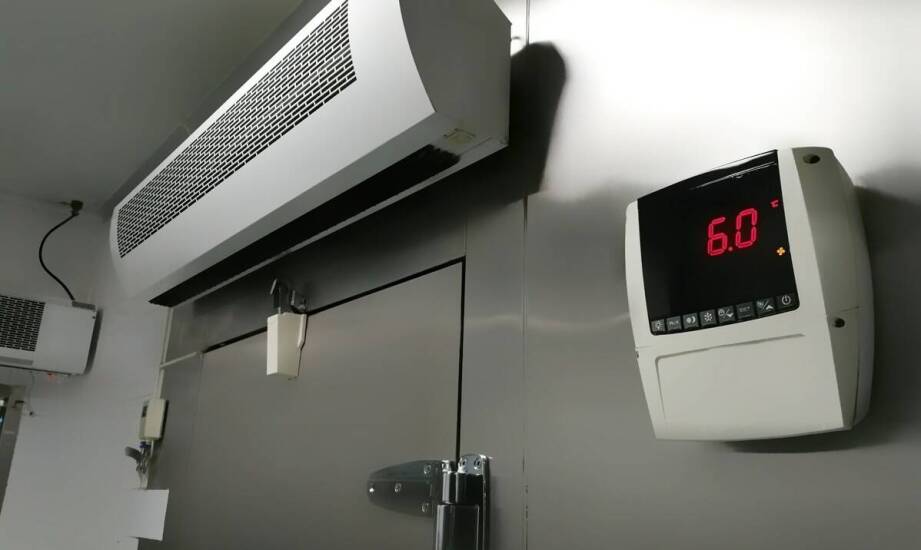

Pierwsze uruchomienie sterownika Carel IR33 po montażu w ladzie chłodniczej

Instalator montujący wyposażenie do przechowywania żywności staje przed koniecznością dokładnego sprawdzenia układu przed oddaniem go do użytku. Fizyczne umieszczenie elektroniki w obudowie to dopiero wstęp do kompleksowej procedury testowej. Po zamocowaniu regulatora na panelu za pomocą ruchomych zaczepów bocznych następuje szczegółowa weryfikacja integralności połączeń elektrycznych. Brak pełnej szczelności instalacji freonowej lub błędne podłączenie elementów wykonawczych na tym etapie uniemożliwia prawidłową pracę całego sprzętu. Serwisant musi zyskać absolutną pewność, że obwody wysokiego i niskiego napięcia zostały poprowadzone zgodnie ze sztuką. Dopiero wykluczenie zwarć i mechanicznych uszkodzeń okablowania otwiera drogę do bezpiecznego podania zasilania na zaciski główne.

Poprawne podłączenie zasilania, czujników i wyjść

Podłączenie napięcia sieciowego 230 V do zacisków sterownika jest absolutną podstawą dalszej konfiguracji elektroniki. W standardowych modelach zasilanych bezpośrednio z sieci przewód fazowy trafia zazwyczaj do zacisku 7, natomiast neutralny do 8. Czujnik temperatury NTC o nominalnej oporności 10 kΩ łączy się ze stykami pomiarowymi 1 i 2, co fizycznie uruchamia odczyt warunków wewnątrz komory chłodniczej. Wyjścia przekaźnikowe zasilają następnie kluczowe komponenty całego układu, w tym sprężarkę, wentylator parownika oraz układ odszraniania wykorzystujący grzałki lub gorący gaz.

Trasa prowadzenia poszczególnych wiązek wymaga ścisłego przestrzegania zasad kompatybilności elektromagnetycznej. Oddzielne ułożenie kabli zasilających od delikatnych przewodów sygnałowych czujników skutecznie zapobiega zakłóceniom i fałszywym odczytom temperatury. Dodatkowo odpowiedni przekrój miedzianych żył w granicach od 0,5 do 2,5 mm² bezpośrednio chroni przekaźniki przed niebezpiecznym przeciążeniem. Wersje sprzętowe z wbudowanym zegarem czasu rzeczywistego często różnią się architekturą styków od modeli podstawowych. Z tego powodu bazą informacyjną dla montera jest dopasowana Carel IR33 instrukcja PL, która precyzyjnie określa ostateczny schemat wejść.

Wersje przeznaczone do montażu panelowego wymuszają również zachowanie całkowitej odległości sond pomiarowych poniżej dziesięciu metrów, żeby maksymalnie zminimalizować błędy rezystancji. Doświadczony monter zawsze sprawdza ciągłość obwodów czułym multimetrem, wykluczając tym samym ukryte zwarcia. Prawidłowa oporność poniżej 10 Ω na złączu potwierdza gotowość toru pomiarowego do zebrania pierwszych danych.

Obserwacja reakcji po pierwszym włączeniu

Moduł sterujący uruchamia się całkowicie automatycznie w momencie pojawienia się prawidłowego napięcia na głównych zaciskach. Trzycyfrowy wyświetlacz LED natychmiast pokazuje aktualną temperaturę odczytywaną z pierwszego czujnika, a podświetlone ikony graficzne sygnalizują stan pracy poszczególnych elementów wykonawczych. Obejmuje to między innymi aktywność kompresora, wymuszonego obiegu powietrza, cyklu odszraniania oraz ewentualnych alarmów systemowych. Długie przytrzymanie przycisku programowania przez ponad pięć sekund wymusza przywrócenie bezpiecznych parametrów domyślnych urządzenia. Następnie instalator przechodzi do kodowania właściwego punktu nastawy za pomocą przycisku zatwierdzania oraz strzałek kierunkowych.

Kolejny etap procedury wymaga bacznej obserwacji stabilności odczytu cyfrowego. Migający symbol dzielnika na ekranie ostrzega o chwilowej niestabilności pomiaru, podczas gdy opóźnienie startu sprężarki wbudowane w oprogramowanie wynosi fabrycznie nawet do piętnastu minut. Stabilizacja warunków w komorze następuje przeważnie po dłuższej chwili, kiedy temperatura otoczenia zaczyna płynnie spadać do zadanego wcześniej poziomu. Wentylator skraplacza przypisany do wyjścia pomocniczego zazwyczaj pauzuje przy pierwszym cyklu pracy, co odzwierciedla prawidłowe zachowanie maszyny. Ewentualny brak fizycznej reakcji sprzętu na rosnące ciepło zmusza serwis do weryfikacji zaprogramowanego typu czujnika w wewnętrznych ustawieniach systemowych.

Wyraźnym sygnałem ostrzegającym o błędach popełnionych podczas montażu jest migający na przemian kod E0. Pojawienie się błędu pierwszej sondy oznacza przerwany obwód kabla lub zwarcie na wejściu sygnałowym. Taki odczyt wskazuje na mechaniczne uszkodzenie izolacji albo nieprawidłowe ułożenie sondy, a znacznie rzadziej na ostateczny defekt samego mikrokontrolera.

Skuteczny i bezpieczny rozruch zależy w głównej mierze od rygorystycznej kontroli całego okablowania oraz właściwej interpretacji początkowego zachowania układu termicznego. Błędne ułożenie przewodu pomiarowego lub nieszczelność w obiegu czynnika chłodniczego wywołują usterki odczytu znacznie częściej niż wady samej elektroniki. Wiodące firmy dostarczające chłodnictwo handlowe opierają stabilność swoich wyrobów na powtarzalnych testach układów elektrycznych. Producent wyposażenia dla gastronomii PPUH "COLD" stosuje precyzyjne standardy weryfikacji sterowników przed wysyłką lad czy szaf mroźniczych do docelowych lokali komercyjnych. Zapewnienie pełnej zgodności podłączeń z wytycznymi twórców elektroniki gwarantuje płynną i energooszczędną pracę regałów w sklepach detalicznych, chroniąc właścicieli przed niespodziewanymi przestojami serwisowymi.
